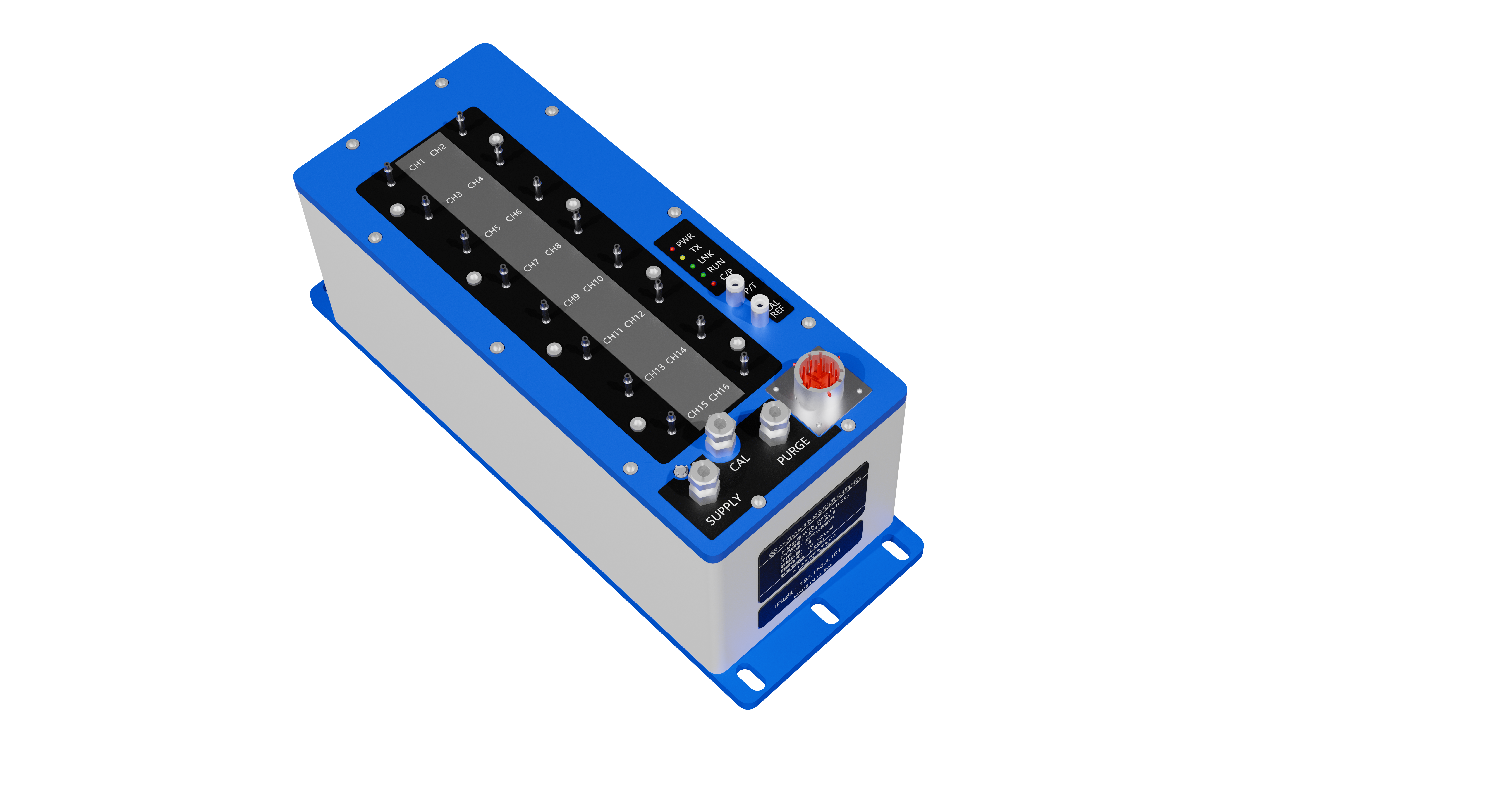

WTN1604压力扫描阀

通道数: 16/台
精度: 0.05%
规格: 长×宽×高(不含接头):230×90×98mm
材质: 航空铝
颜色: 银、蓝
品牌: 温特纳
型号: WTN DAQ-P-1604
量程: ≥1Psi量程定制
供电: 24V
通讯协议: TCP/IP&UDP/IP
数据接口: 自适应10/100M以太网接口
配套软件: 出厂标准版
分辨率: 24位
采集速率: 500Hz/通道
大气压力: 内置
环境温度: 内置
工作条件: 介质温度:-20~60℃ 环境温度:-20~60℃ 环境湿度:0%~95%RH(无凝结、无结露)
测量介质: 干燥无腐蚀性气体
Detail

WINDTUNER®(WTN)DAQ-P-1604温特纳®智能压力扫描阀,该型号分为标准(H)和扩展版(S),在1603的基础上满足用户更小体积的需求,精度最高可达到0.05%FS;该型号与国外同类产品性能相当,功能更加丰富,并且在上一代基础上增加了触发、校准、吹扫等功能,可适应更多复杂的测量工况环境。并依据JJF(军工)329-2022《压力扫描监测仪表校准规范》执行出厂检定。

主要特点

体积小,量程可定制(最高可达1000psi,量程5-500PSID,精度为±0.05%F.S.;其他量程最高精度为±0.08%F.S.),±5PSI量程扫描阀,测量端和参考端均可耐受10kPa~300kPa(绝压),参考端压力对精度的影响±0.001%FS/PSI

高精度多通道压力测量

支持多个设备联网组成分布式数据采集系统(可扩展至上千通道的同步测试分析)

内置电磁气动阀,提供内部调零、满量程校准、多点校准等功能(扩展版)

其他参数

工作环境:当地大气压

温度补偿范围:0℃~60℃

总热误差:≤±0.001%FS/℃

稳定性:≤±0.05%FS


WINDTUNER®温特纳®智能压力扫描阀可根据需求专门定制设计,以满足流体力学测试环节中的个性要求。


配套WindLabX系列采集软件

WindLabX系列采集软件采用LabVIEW可视化编程方法,具有使用便捷、功能全面等特点。用户可快速、准确地测量、分析流场压力数据。提供驱动程序、示例程序(含代码)及校准、采集软件,提供软件的使用培训,校准软件可同时自动完成多设备的校检、自动生成检定报告等计量需求,采集软件可以按定制要求发送TCP/IP或UDP数据包。


设备功能

IEEE-1588时钟同步、Trigger硬件触发

通讯方式:使用TCP/IP或UDP协议进行通讯,IP地址可进行自定义修改

触发功能:外部电平触发、软件触发、定时触发等功能

零点校准,多点校准,测试/校准切换采用气动模式,内部有免维护的气动阀路系统

通道设置、数据浏览功能

气路连接方式:可定制4*2.5,或1/16英寸不锈钢止脱管

采样频率设置,可在0~500Hz范围内可设置

保存设置,文件保存路径等

数据显示(柱状图或波形图等方式),实时数据保存

设备认证

产品按照GB/T9001-2016idtIS09001:2015标准要求开展流场测控设备制造,并取得质量管理系认证证书

产品按GB/T18268.1-2010要求开展电磁兼容性实验,并取得CNAS授权认可的实验室出具的证书

产品按JJG875-2019和JJF(军工)329-2023进行校准,并取得校准证书

产品符合欧洲法律法规的安全卫生和环境要求,并取得CE认证证书

技术服务

提供计量校准配套工装夹具;提供系统使用方法培训,包括安装与调试,相关的驱动程序、采集方法及通讯协议
