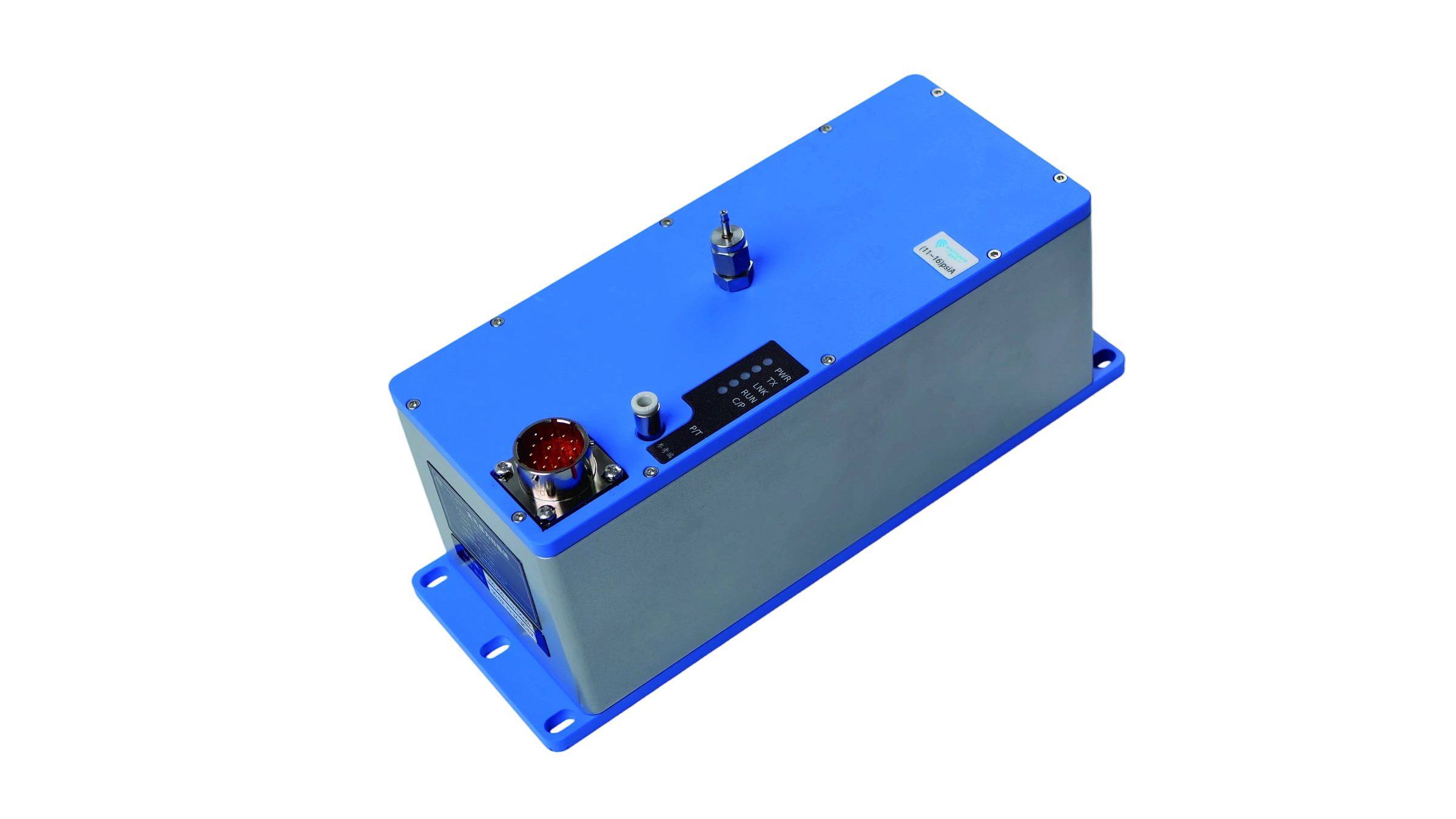

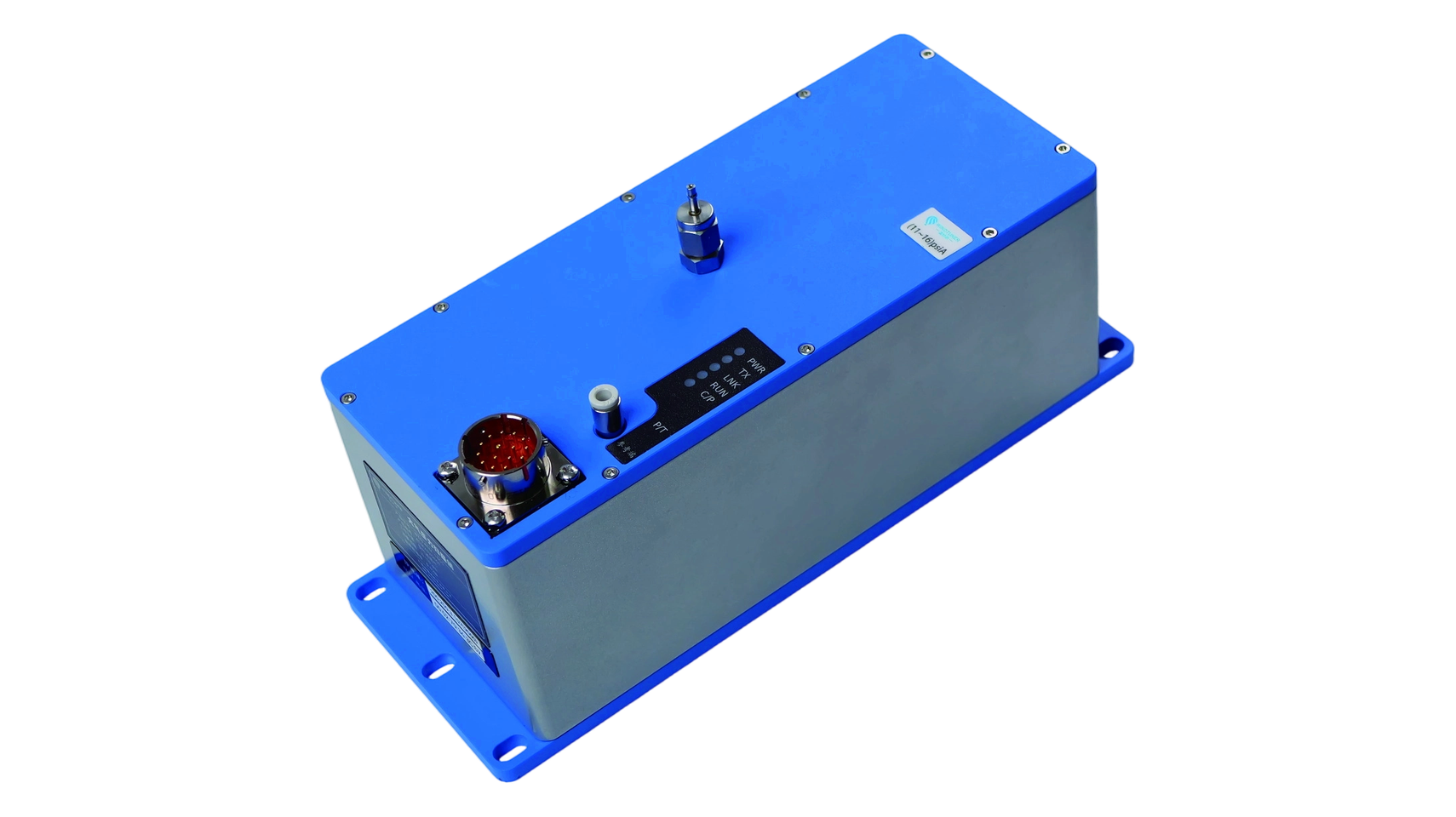

专业级压力数据采集设备
温特纳自主研发的智能压力扫描阀系列，是面向高端流场测量场景的专业级压力数据采集设备。产品集成了高精度压力传感器模块、24位A/D转换器及智能信号处理算法，可实现对流场压力信号的高速、精密采集。
系列产品包含标准版、差压版和大气压版三大版本，满足从三维流场测量到大气基准监测的多种应用需求，已广泛应用于燃气轮机试验台、航空发动机试验台、飞行器风洞综合试验等重大工程领域。
0.05级
准确度等级
16通道
单台采集通道
500Hz
采样频率
三大版本 · 精准匹配您的测量需求
标准版 / 差压版 / 大气压版 — 每个版本都经过严苛的校准验证

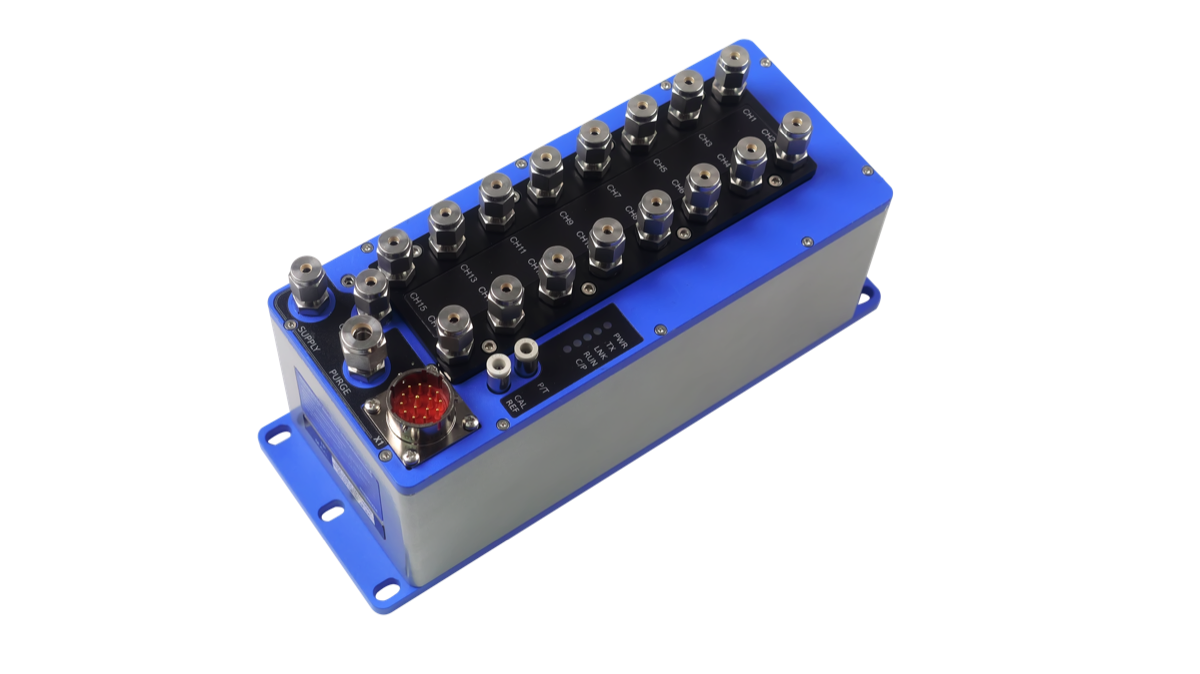

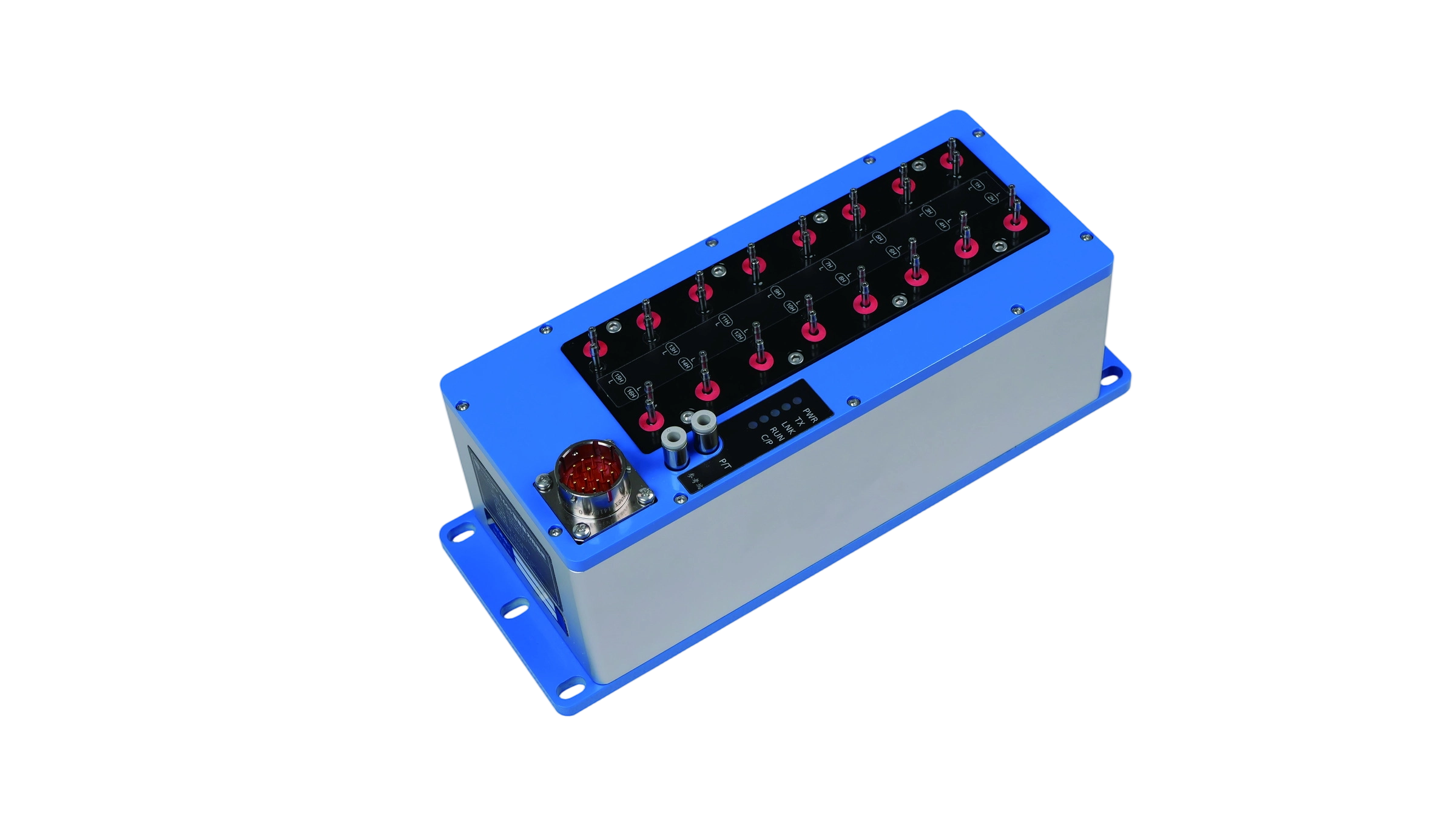

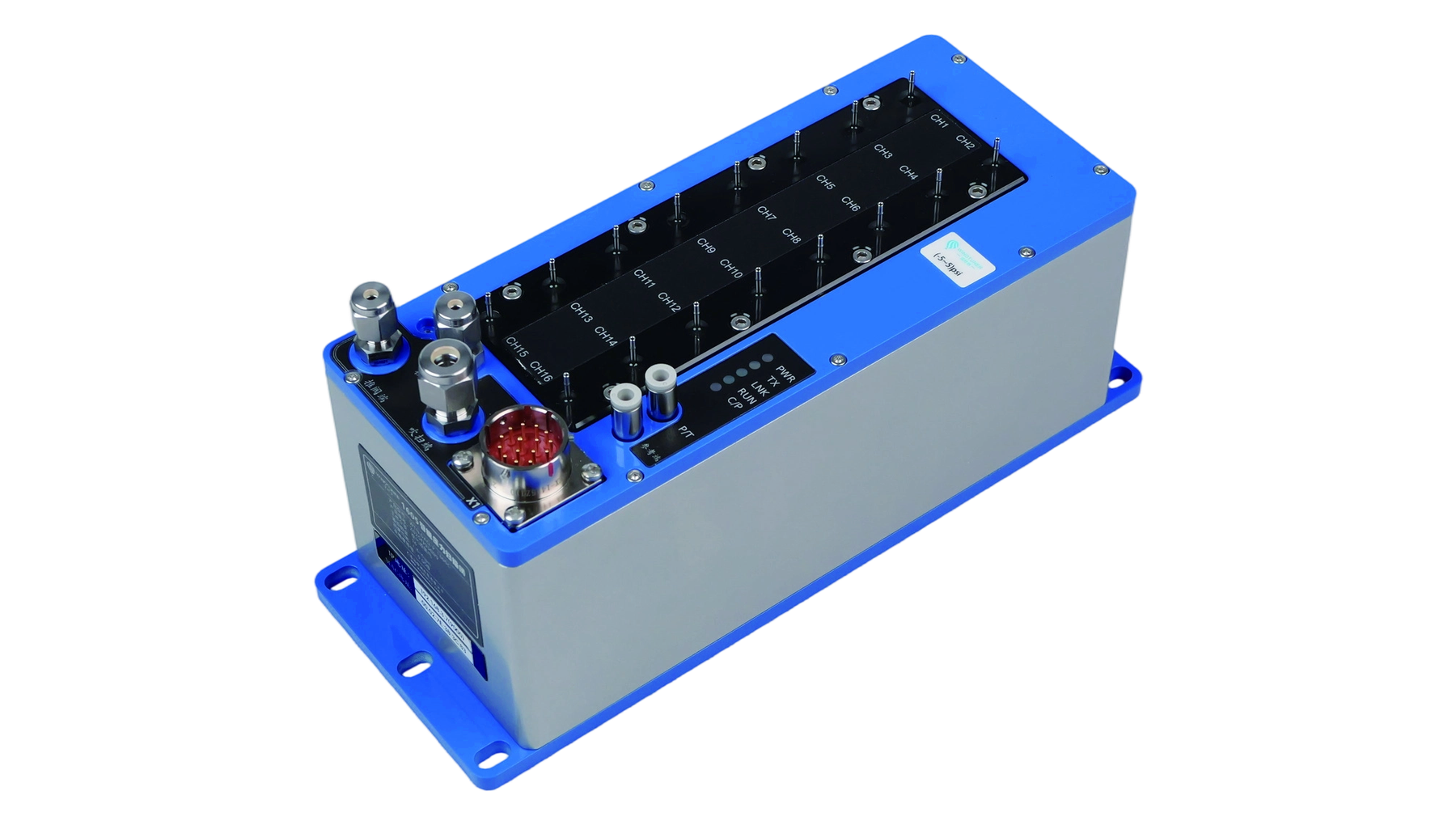

智能压力扫描阀标准版
型号 DAQ-P-1604H · 三维流场压力数据采集设备
内部集成16个高精度压力传感器模块，可加配大气压力和大气温度传感器，适合大多数流场压力测量场景。
典型应用
燃气轮机试验台
航空发动机试验台
飞行器风洞综合试验

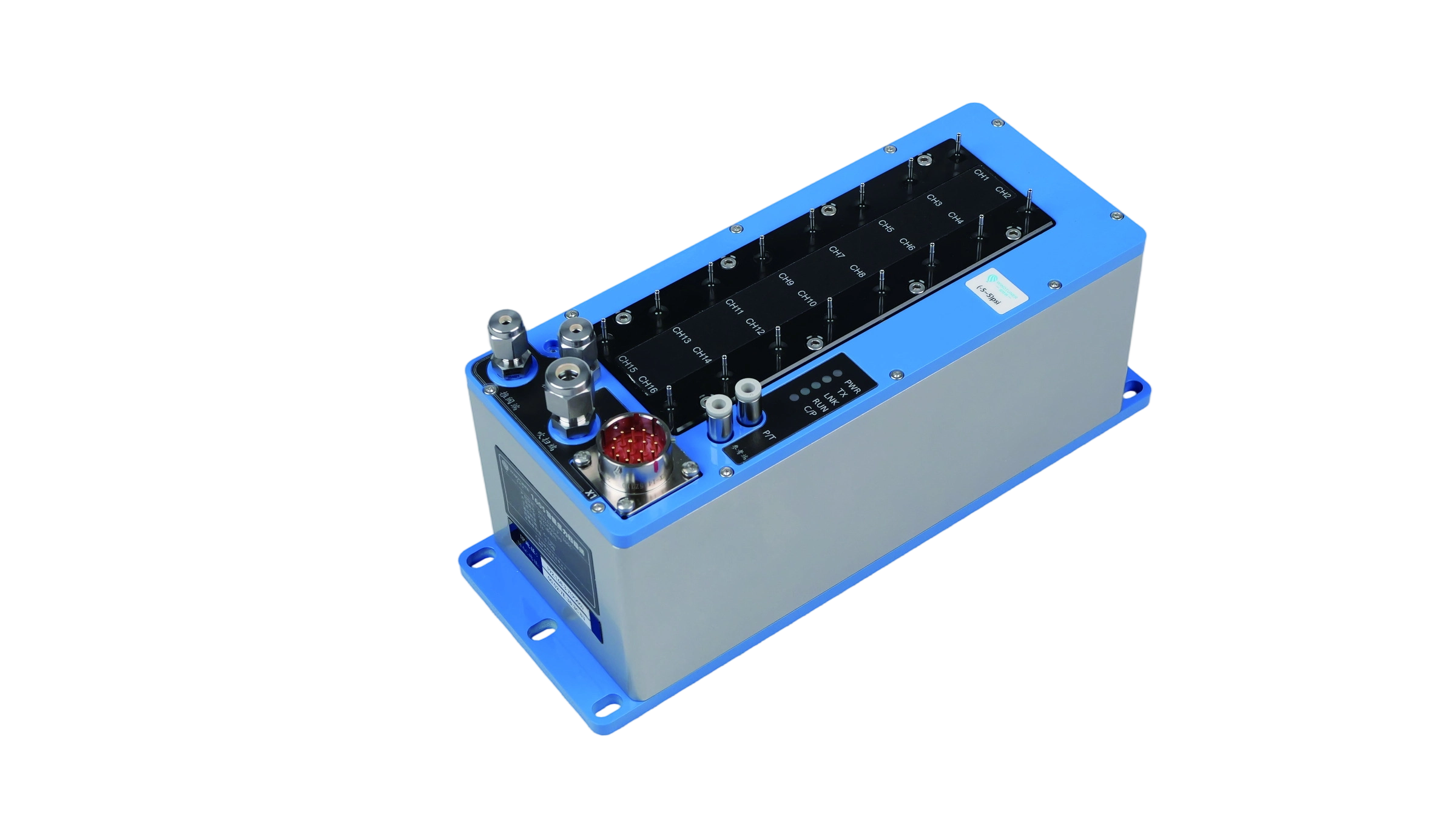

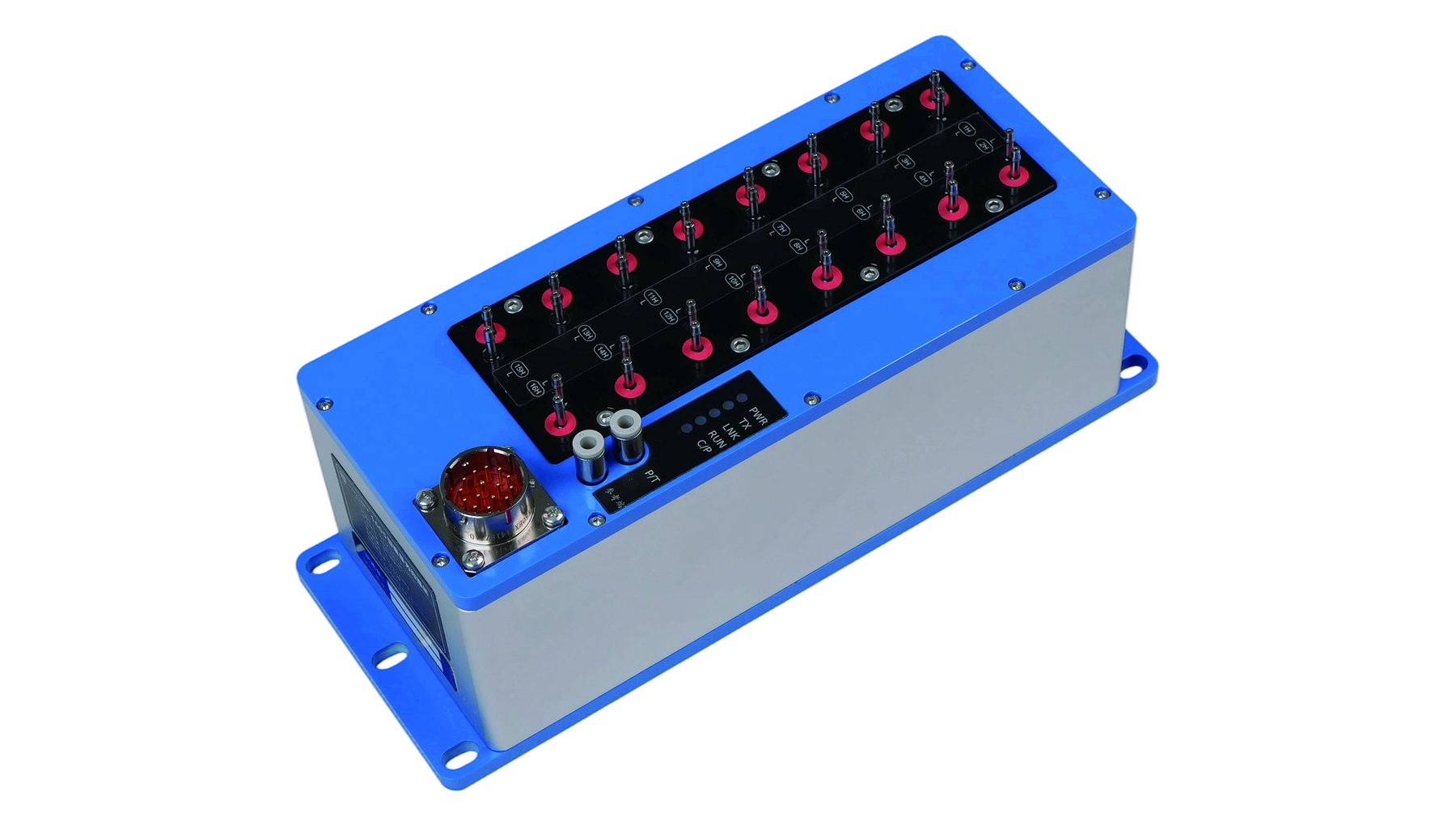

智能压力扫描阀差压版
同步测量两点间压力差值
内置智能算法，自动补偿温漂、修正误差；支持多台设备组网，确保高同步性。
典型应用
飞行器气动性能试验
差压式空速管校准试验
桥梁风洞试验

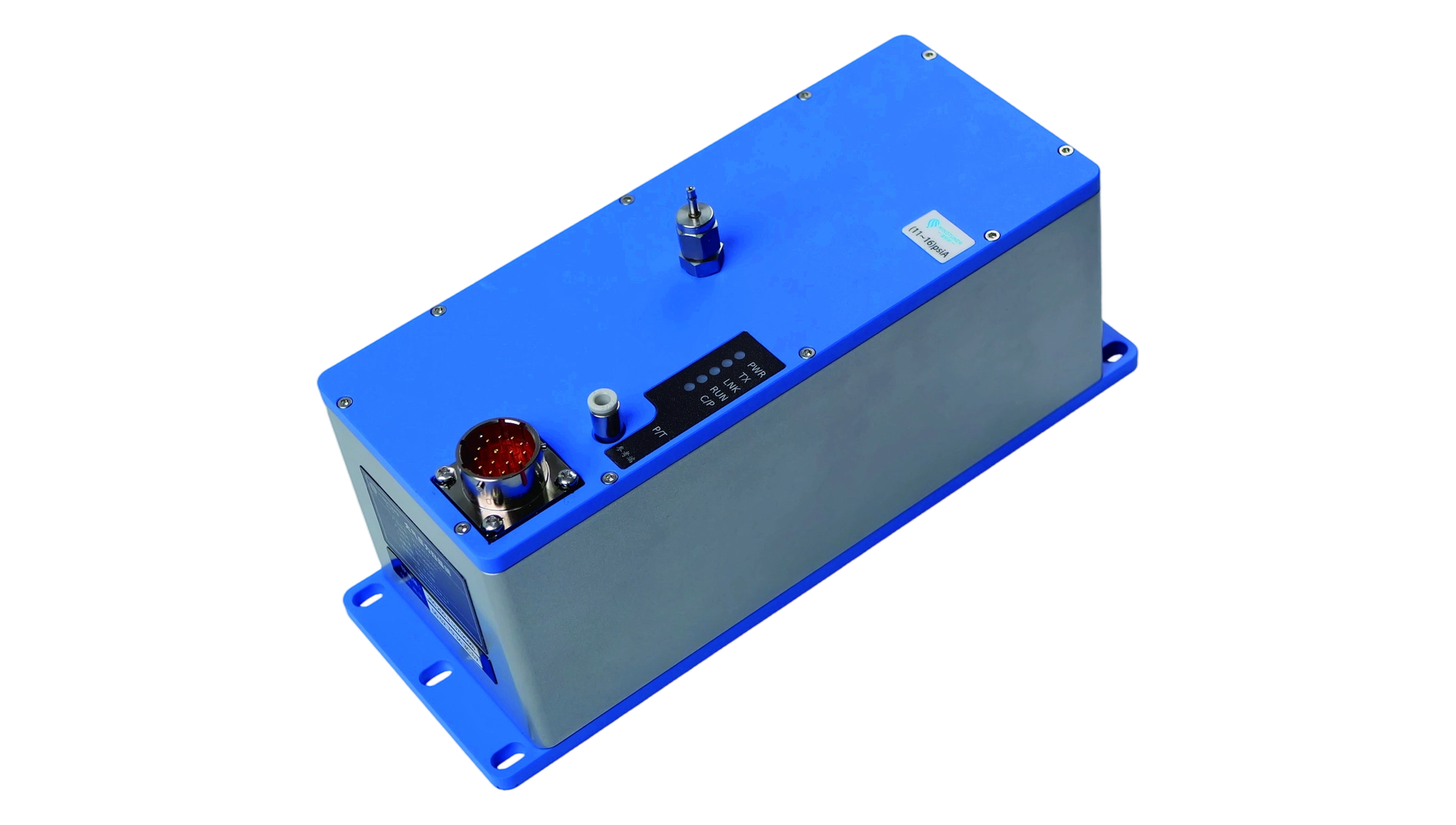

智能压力扫描阀大气压版
工业基准大气压力测量设备
单通道设计，搭载高精度石英绝压传感器，可自动修正零点/量程/非线性误差及数字温度温补。
典型应用
探针校准风洞试验
大气环境监测
汽车风洞试验
通用技术参数
| 参数项 | 规格 |
|---|---|
| 准确度等级 | 0.05级（可选，详见设备铭牌） |
| A/D分辨率 | 24位 |
| 通道数量 | 标准版/差压版：16通道/台 大气压版：1通道/台 |
| 采样频率 | ≤500Hz/CH（可自定义） |
| 总热误差 | ±0.001%FS/°C |
| 电源 | (18~36)VDC；<120mA |
| 参数项 | 规格 |
|---|---|
| 通讯协议 | TCP/IP, UDP |
| 工作温度 | (0~60)°C（可定制-30~60°C） |
| 工作湿度 | 相对湿度<90%，非凝露 |
| 触发模式 | 软件触发 / 硬件触发 / 定时触发 |
| 时间协议 | IEEE1588V2-2008精密时间协议 |
| 固件更新 | 支持远程固件更新 |
通信模块与专用配件
完整的组网生态，适配多种应用场景

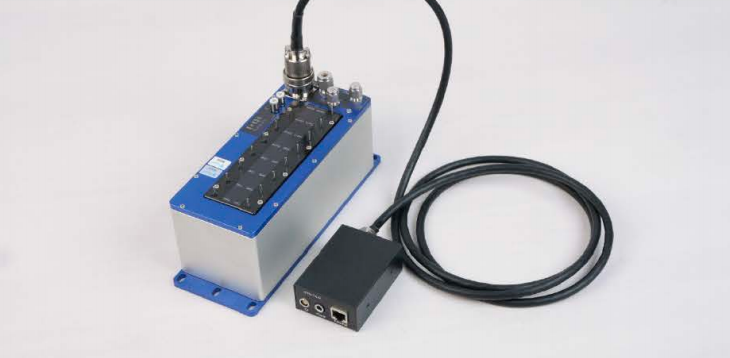

通信模块

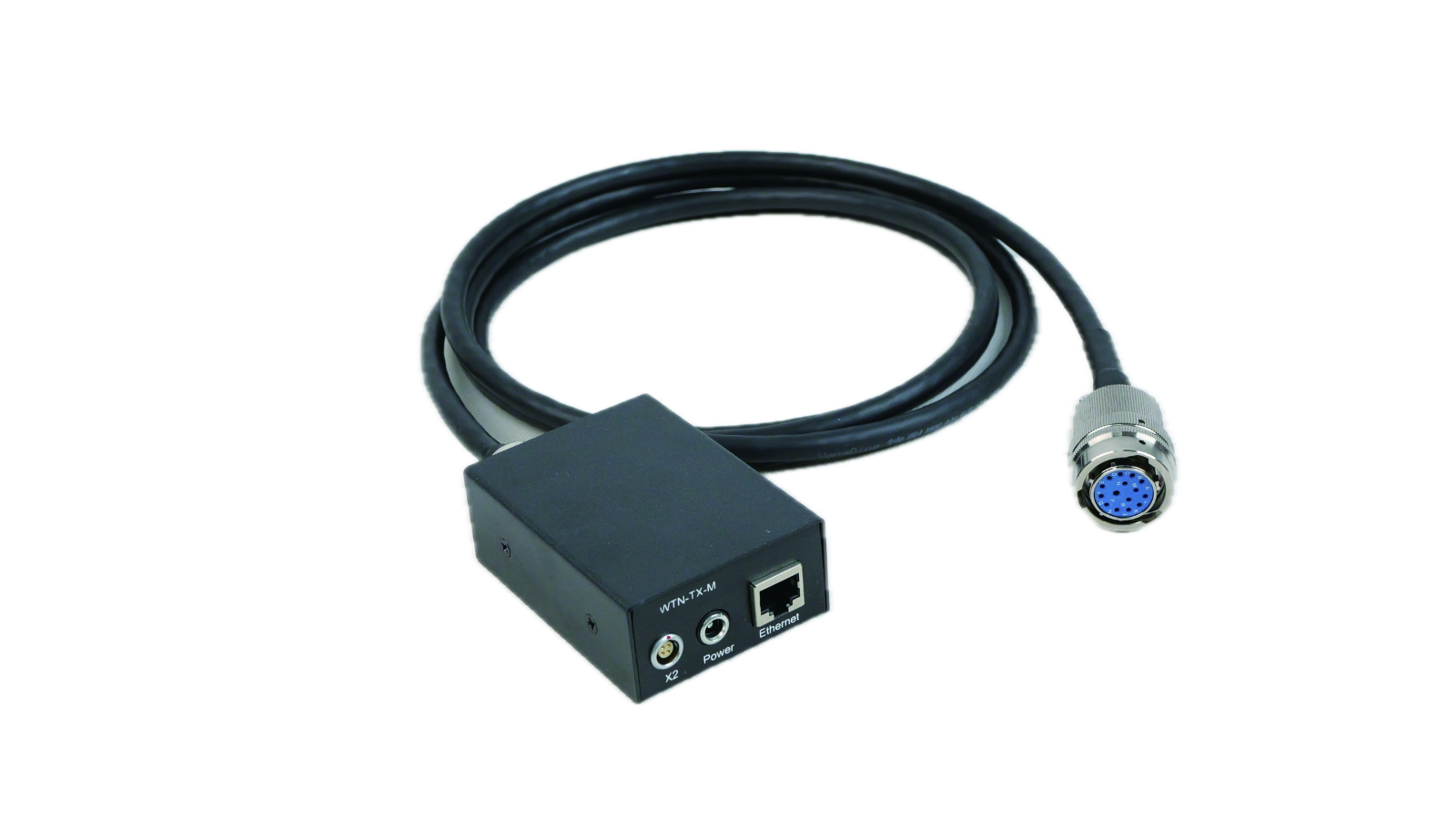

- WTN-TX-M（多路连接器应用）

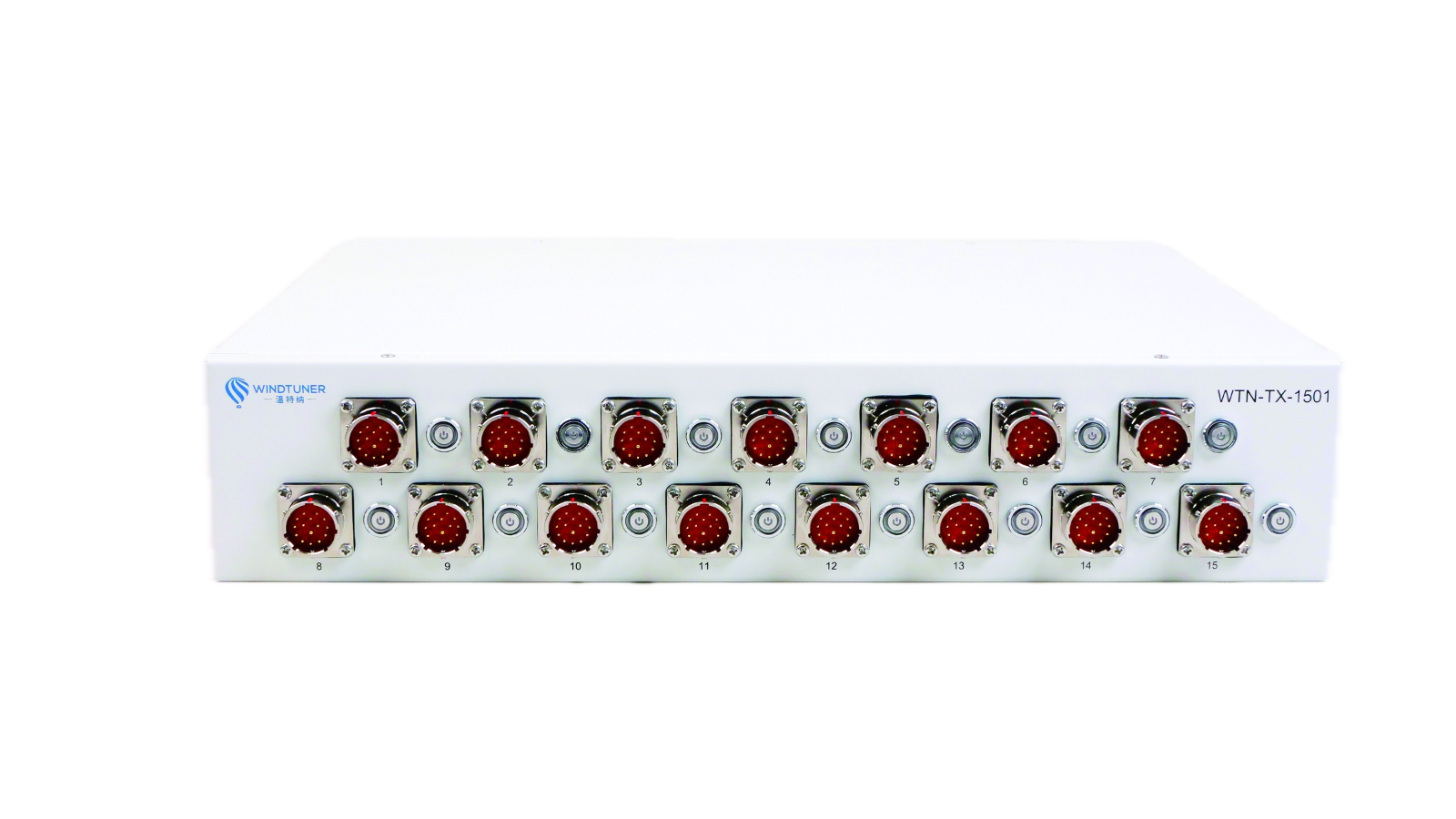

- WTN-TX-1501（多台设备组网）
- WTN-TX-0701（单台设备连接）

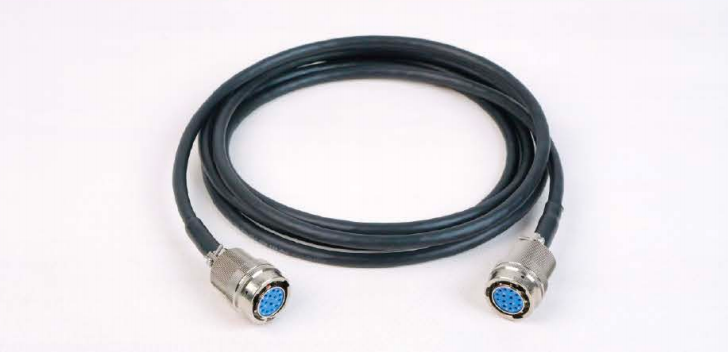

通信线缆
- 单头线缆 WTN-TX-S
- 双头线缆 WTN-TX-D
专用工具

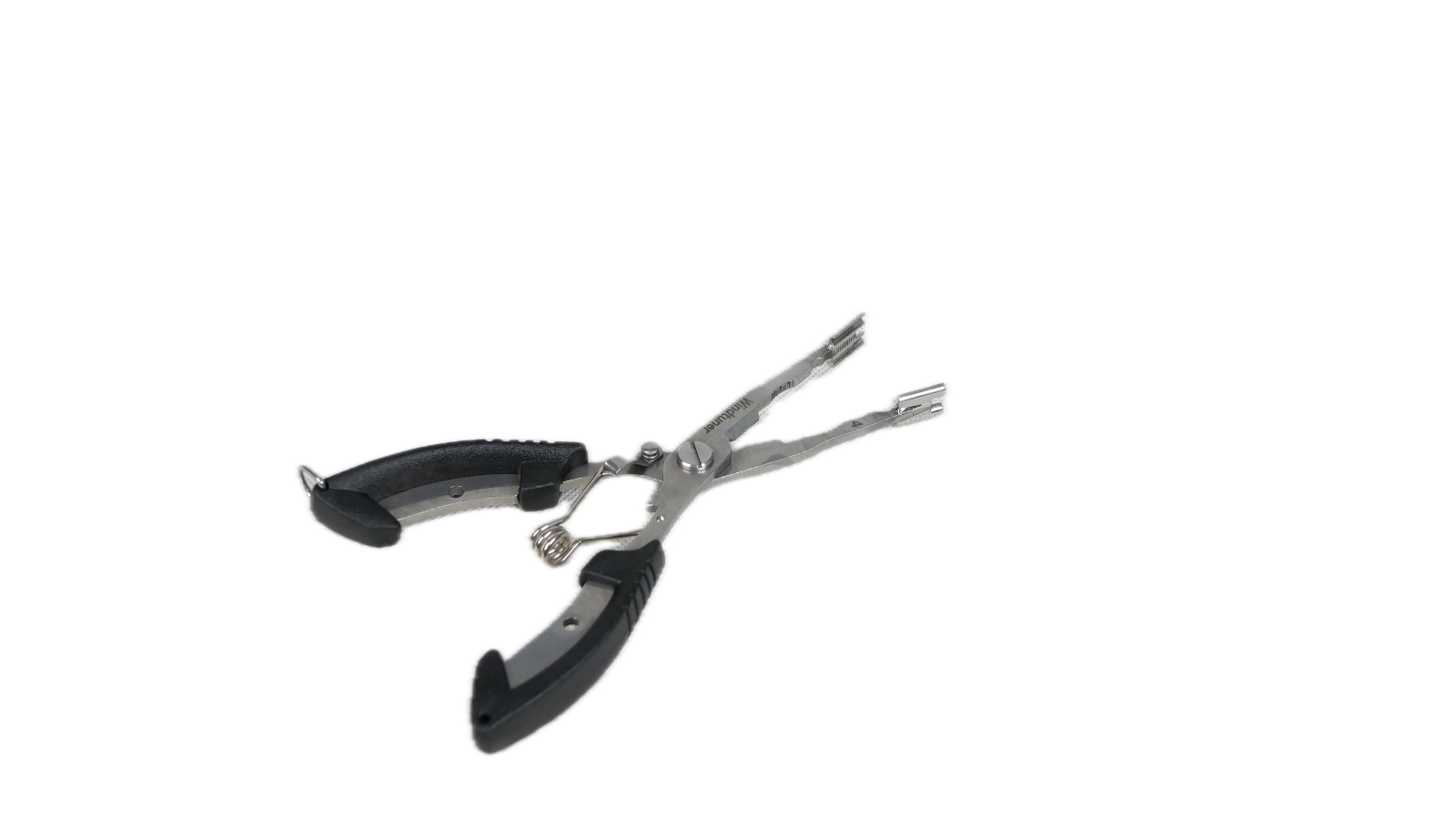

- 引压管插拔钳

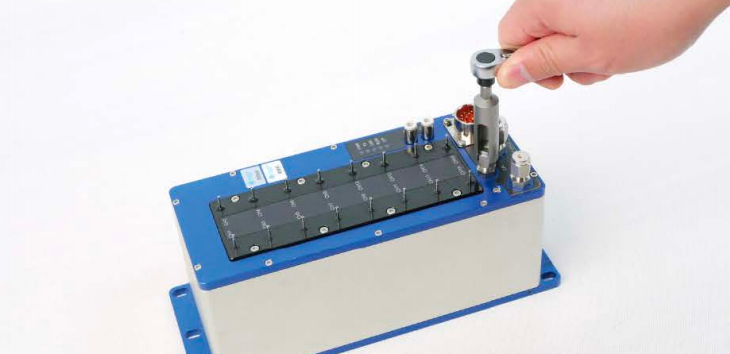

- 端口专用扳手
权威认证 · 品质保障
首款通过欧盟CE认证的国产智能压力扫描阀
为什么选择温特纳智能压力扫描阀
0.05级精度
24位A/D分辨率，总热误差仅±0.001%FS/°C，确保极端工况下仍保持高精度测量
IEEE1588V2时间同步
多台设备组网时微秒级时间同步，满足大型试验的同步采集需求
远程固件更新
支持通过网络远程更新固件，无需拆机维护，降低运维成本
全自动化校准
温特纳自有CNAS检测中心可提供完整的校准服务，校准全过程自动化
应用案例
风洞出口均匀性测试
五孔探针DAQ-P压力扫描阀电动位移机构
解决需求：风洞出口截面压力、流速、流向的精确采集
压气机试验台压力扫描阀系统
DAQ-P系列压力扫描阀
解决需求：在不更改原有软件的情况下直接匹配通讯，实现高精度压力数据采集
小型燃气轮机性能测试
DAQ-P压力扫描阀DAQ-T热电偶采集仪WindLabX定制软件
解决需求：燃气轮机总温、总压、静压多参数同步采集及测试分析
常见问题
标准版（DAQ-P-1604H）是绝压测量设备，内部集成16个高精度压力传感器模块，适用于三维流场压力数据采集，是应用范围最广的版本。差压版专门用于同步测量两点间的压力差值，内置智能算法可自动补偿温漂、修正误差，适合飞行器气动性能试验、差压式空速管校准等需要精确差压测量的场景。两个版本均支持多台设备组网，通道数均为16通道/台。
单台扫描阀为16通道（标准版/差压版）。通过通信模块（如WTN-TX-1501）可将多台设备组网，配合IEEE1588V2精密时间同步协议，实现微秒级同步采集。理论上组网台数无上限，可根据实际需求灵活扩展通道数量。例如10台组网即可实现160通道同步采集。
建议校准周期为1年。温特纳自有CNAS认可检测中心，可提供完整的校准服务，校准全过程自动化——从校准执行、系数修正到证书出具全程无人为干预，确保校准结果的准确性和可追溯性。校准证书可追溯至国家计量基准。
支持。扫描阀采用标准TCP/IP和UDP通讯协议，可以与第三方软件系统对接。同时温特纳自研的WindLabX测控软件不仅支持温特纳自有设备，还可兼容PSI9216、DSA3217等第三方设备，并支持定制开发，可根据客户特定试验需求进行功能扩展。
温特纳智能压力扫描阀提供标准质保服务，同时支持远程固件更新，无需拆机维护即可获得功能升级和优化。具体质保条款请联系我们的工程师团队详询。
